National Instruments System testowo-pomiarowy PXI Express

Na sprzedaż modularny system testowo-pomiarowy National Instruments oparty na platformie PXI Express. System został pierwotnie zakupiony w 2016 roku, a następnie rozbudowany w 2018 roku.

Urządzenie może być wykorzystywane do automatyzacji testów, wielokanałowej akwizycji danych, kontroli jakości, obsługi kamer GigE oraz komunikacji z urządzeniami przemysłowymi.

Aktualna konfiguracja:

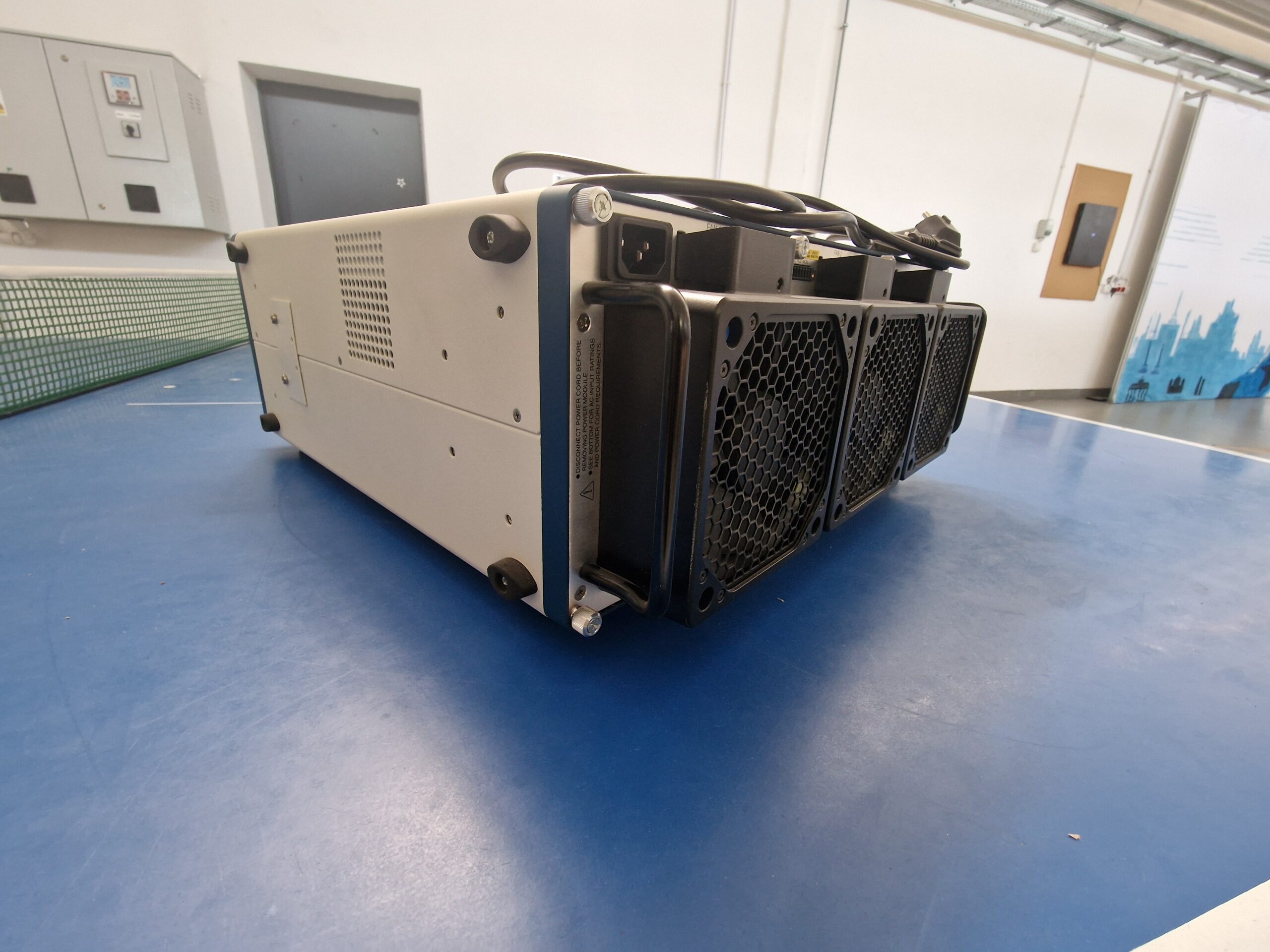

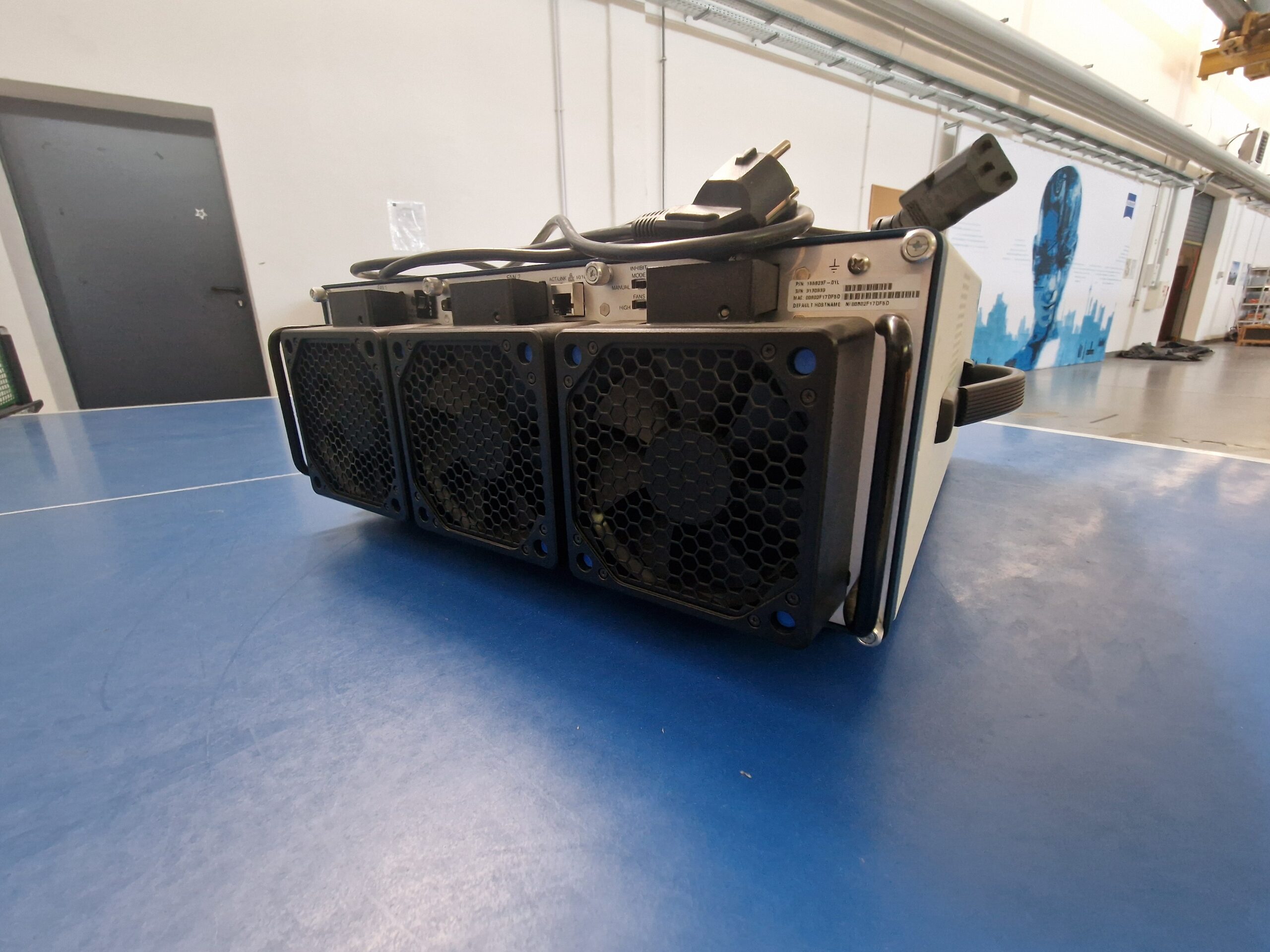

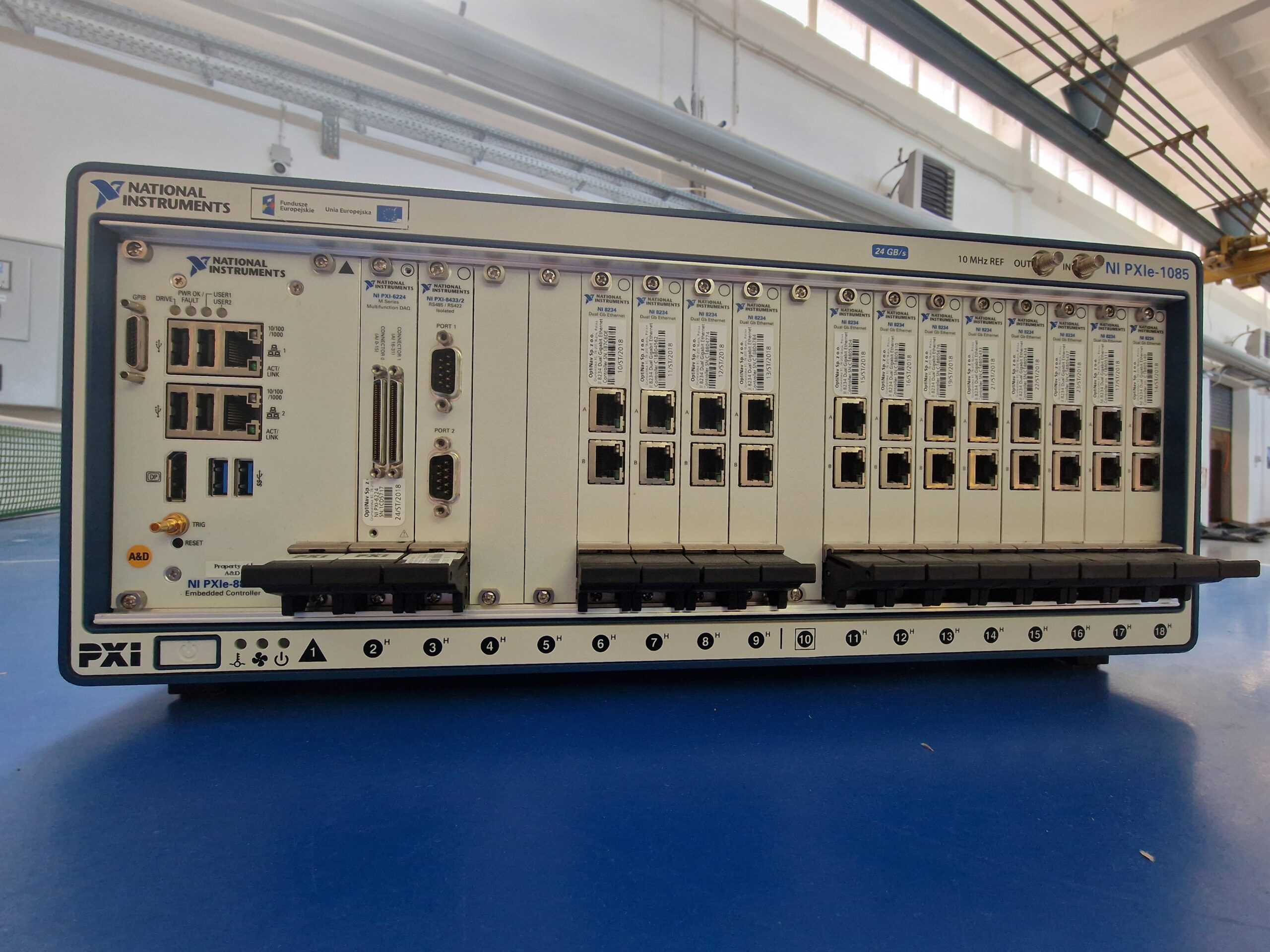

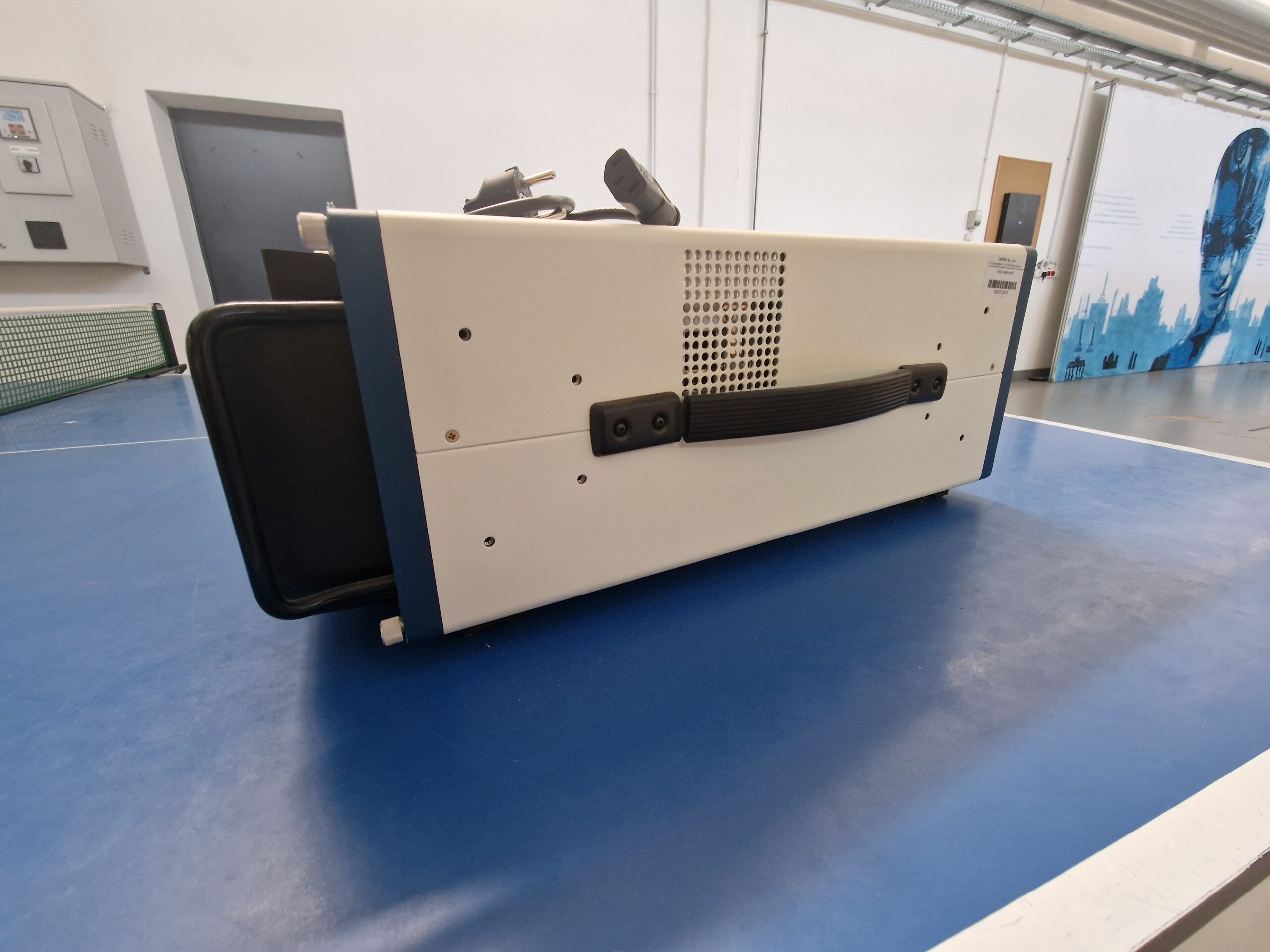

National Instruments PXIe-1085 – 18-slotowa obudowa PXI Express 3U o przepustowości systemowej do 24 GB/s,
National Instruments PXIe-8880 – wbudowany kontroler PXI Express z 64-bitowym systemem Windows 7,
2 × rozszerzenie pamięci RAM 8 GB dla kontrolera PXIe-8880,
6 × National Instruments PXIe-8234 – dwuportowe moduły GigE Vision przeznaczone do akwizycji obrazu z kamer przemysłowych,
National Instruments PXIe-4499 – 16-kanałowy, 24-bitowy moduł do pomiarów dźwięku i drgań, 204,8 kS/s, z obsługą IEPE i TEDS,
komplet dwóch przewodów InfiniBand–BNC do modułu PXIe-4499,
National Instruments PXIe-4357 – 20-kanałowy, 24-bitowy moduł pomiaru temperatury dla czujników RTD,
National Instruments TB-4357 – blok przyłączeniowy do PXIe-4357,
National Instruments HDD-8261 – 6-dyskowy, szybki moduł magazynowania danych SSD o łącznej pojemności 2,9 TB według pierwotnej konfiguracji,
National Instruments PXIe-7846R – rekonfigurowalny moduł wejść i wyjść z układem FPGA Kintex-7 160T, wyposażony w 8 wejść analogowych, 8 wyjść analogowych i 48 cyfrowych linii I/O,
National Instruments SCB-68A – ekranowany blok przyłączeniowy,
ekranowany 68-pinowy blok przyłączeniowy do urządzeń R Series DIO i HSDIO,
przewód SHC68-68-RMIO o długości 2 m,
ekranowany przewód cyfrowy R Series High Speed Digital Cable o długości 2 m,
przewód zasilający.

Dodatkowo dodano:
NI PXI-6224 M Series Multifunction DAQ – 32 wejścia analogowe i 48 cyfrowych linii I/O
12 × NI 8234 Dual Gigabit Ethernet Controller for Windows – łącznie 24 porty Gigabit Ethernet
NI PXI-8433/2, 2000 V Isolated RS422/485 – izolowany, dwuportowy interfejs RS422/RS485

Możliwe zastosowania:
– wielokamerowe systemy GigE Vision
– automatyczna kontrola jakości
– testowanie elektroniki i podzespołów
– akwizycja sygnałów analogowych i cyfrowych
– komunikacja przez Gigabit Ethernet, RS422 i RS485
– stanowiska badawczo-rozwojowe
– automatyzacja testów produkcyjnych

Urządzenia zostały zakupione jako element jednego, kompletnego systemu National Instruments. Oryginalna dokumentacja zakupu jest dostępna do wglądu.

System był wykorzystywany w działalności badawczo-rozwojowej związanej z elektroniką, systemami wizyjnymi, metrologią oraz automatyką.

Stan techniczny i wizualny zgodny ze zdjęciami. Szczegółowe numery katalogowe oraz numery seryjne poszczególnych urządzeń mogą zostać przesłane na życzenie.

Preferowana jest sprzedaż kompletnego systemu. Możliwa jest również sprzedaż wybranych modułów po wcześniejszym uzgodnieniu.
